Componentes do medidor digital
Imediatamente começamos a nos familiarizar com os vários componentes do medidor digital, para conhecer a fundo o instrumento: é uma etapa essencial para aprender a usá-lo corretamente durante as medições. O formato mais popular é o de multímetro digital portátil, que consiste basicamente em um corpo portátil em que os seguintes elementos são diferenciados:
- Tela Display - é o componente onde os valores de medição são exibidos (testadores mais sofisticados também podem mostrar informações adicionais): em dispositivos padrão tem 4 dígitos, com a possibilidade de exibir um sinal negativo adicional. Na maioria dos dispositivos, a tela é de LED ou LCD e pode ter backlight para uma melhor consulta em condições de pouca luz.
- Seletor - este é o comando principal do instrumento: é usado para selecionar o modo de mediçãopor exemplo poder (UMA), tensão (V) e resistência (Ω) e definir o relativo escala de valores. Na maioria dos dispositivos, consiste em um simples botão, mas em alguns modelos mais avançados pode haver um teclado.
- Botões - dependendo do modelo, o de ignição do dispositivo e algumas funções adicionais que podem ser ativadas usando botões específicos, como o de backlight ou aquele chamado Segurar para o bloqueio de medição no display.
- conectores - são usados para inserir os cabos de teste para conectar os circuitos elétricos ao testador. Também neste caso, dependendo do modelo, poderá haver mais entradas: como base certamente terá a porta disponível COM ao qual o cabo preto dedicado à terra é convencionalmente conectado, enquanto o que leva o texto mAVΩ destina-se à sonda vermelha e é abrangente da funcionalidade do voltímetro, ohmímetro e amperímetro (em alguns casos, no entanto, o testador pode ter portas separadas para cada função). Outro conector muito útil é o chamado 10ADC (às vezes identificado com 10A), usado para medições de corrente acima de 200mA.
- Compartimento da bateria - geralmente colocado na parte traseira do aparelho, é utilizado para alojar as baterias essenciais para o correto funcionamento do testador.
Para realizar as medições também são fornecidos com o testador pontas, ou seja, as sondas conectadas a um par de cabos vermelho e preto que terminam na outra extremidade com dois conectores circulares revestidos de plástico, que por sua vez devem ser inseridos nas respectivas portas do multímetro.
Funções de um medidor digital
Existem muitos funções de um medidor digital que você pode usar para diagnosticar, por exemplo, o funcionamento de um circuito elétrico, ou simplesmente para verificar a tensão residual de uma bateria.
Os mais comuns, para os quais explicarei o método de medição a você mais tarde, são aqueles relacionados à verificação dos seguintes valores.
- Tensão - poderia ser continua (DCV), e é indicado no seletor com o símbolo V- volts (para medir, por exemplo, a carga nas baterias) ou alternando (o símbolo, neste caso, é formado pela letra V seguida pelo til ~) que, ou seja, varia ao longo do tempo (como no caso da alimentação de um gerador)
- resistência - se você precisar verificar a resistência de um dispositivo elétrico, você precisará consultar as quantidades incluídas na seção marcada com oohm, Ou [Ω].
- Atual - também neste caso, é possível medir tanto continua (DC) do que isso alternando (AC): você encontrará a escala de valores disponível sob a letra [A] no seletor. Quanto à corrente alternada, no entanto, você deve saber que muitos testadores baratos não suportam esse tipo de medição.
Multímetros mais avançados, além de fornecerem uma medição mais precisa, podem ter recursos adicionais, como os de análise de freqüência, capacidade, temperatura, apenas para citar alguns exemplos destinados a um uso mais profissional do instrumento. Muitos dispositivos também integram um diodos e l 'osciloscópio.
Como funciona o testador digital
Depois desta visão geral essencial do dispositivo e dos recursos básicos que possui, é hora de entender como funciona o testador digital: Nos próximos capítulos, mostrarei como realizar corretamente uma medição de tensão contínua, o resistência e corrente direta, que representam os usos mais comuns nos campos profissionais e não profissionais.
Medição de tensão
Em quais casos você pode precisar do medição de tensão através do seu multímetro? A tensão, como você já deve saber, corresponde à energia necessária para mover uma carga elétrica unitária de um ponto para um ponto b: a pressão exercida permite que os elétrons carregados passem por um circuito de condução e, portanto, realizem seu trabalho, como a iluminação de uma lâmpada.
É medido em volt: a bateria, desse ponto de vista, representa um exemplo marcante de condutor em que, por meio de um processo químico, é favorecido o transporte de uma determinada quantidade de energia para permitir a alimentação de um dispositivo.
O procedimento a seguir para testar a carga de uma bateria usando o multímetro é muito simples: primeiro você precisa inserir o conector do cabo de teste preto na porta COM e a sonda vermelha naquele mAVΩ (ou, se presente, no dedicado com o símbolo [V]) Posteriormente, o testador deve ser ligado usando o botão apropriado On / Off (ou selecionando diretamente o valor necessário no botão giratório).
O valor selecionado deve ser superior (mas o mais próximo possível) ao indicado nas especificações do dispositivo no qual a medição está sendo realizada: se, por exemplo, você deseja verificar a carga de um Caneta 1,5 V AAA, selecione o parâmetro 2V usando o botão.
Agora conecte a ponta do cabo preto ao aterramento da bateria (por assim dizer, do lado com o símbolo [-] ) e, em seguida, certifique-se de que a ponta do cabo vermelho toque na fonte de alimentação (símbolo [+]): o display mostrará imediatamente a carga restante da bateria.
Medição de resistência
para resistência queremos dizer a capacidade de um corpo de se opor à passagem da corrente elétrica. Portanto, pode ser útil realizar um medição de resistência determinar o estado dos componentes que fazem parte do circuito: com o tempo, de fato, o desgaste pode levar a uma degradação dessa capacidade.
Quanto maior o valor obtido (expresso em ohm), menor é o fluxo de corrente capaz de passar por esse componente: o funcionamento do dispositivo no qual está integrado pode ser comprometido se o teste mostrar a presença de altos valores de resistência.
Como primeira regra, é importante que o circuito que você vai diagnosticar seja desconectado da rede e não é, portanto, alimentado de forma alguma. Em segundo lugar, deve-se notar que idealmente o componente a ser testado iria removido do circuito, para evitar que a medição seja afetada pela presença de outros componentes.
Por fim, como último cuidado, é importante que, durante o teste, as mãos não toquem nas pontas de prova: o corpo humano, de fato, causaria uma diminuição da resistência, fazendo com que o multímetro registrasse valores irreais.
Então, vamos ver como realizar essa medição em um resistor, ou aquele componente que, dentro de um circuito, tem a finalidade específica de opor resistência elétrica à passagem de corrente, por exemplo, para limitar a corrente destinada a determinados setores que precisam de menos recursos, como CONDUZIU.
A conexão a ser feita é a mesma do capítulo dedicado à tensão: o conector do cabo preto deve ser inserido na porta COM, o conector do cabo vermelho na porta mAVΩ (ou naquele dedicado ao ohmímetro, se disponível separadamente, identificado com o símbolo Ω).
Depois de ligar o testador, se você não tiver ideia de qual pode ser a faixa de resistência, é uma boa ideia selecione o valor mais alto dentro da escala de ohms (por exemplo 2M), a menos que haja um botão de autorange, que determina automaticamente a escala com base nos valores registrados.
O multímetro mostrará imediatamente o valor OL, antes mesmo de conectar os terminais de teste ao componente. Ao mesmo tempo, você pode notar a presença do símbolo MΩ no display, como nesta fase (com os cabos de teste ainda sem contato) a resistência encontrada é muito alta.
Agora você só precisa fazer o contato entre os terminais e as extremidades de metal do resistor: se o testador mostrar um resultado igual a 0, você precisa escalar o valor de referência para o próximo com o botão giratório e assim por diante, até obter um resultado consistente.
Medição atual
A medição atual ocorre na escala de ampére, identificado pelo símbolo [UMA]. O procedimento a seguir, neste caso, é muito diferente dos de resistência e tensão (que ocorrem em paralelo): Recomendo que proceda somente se tiver confiança neste tipo de atividade, que envolve o uso de fluxos de corrente contínua.
Basicamente, para obter os valores reais do fluxo de elétrons que passam por um determinado circuito, é necessário pare fisicamente em qualquer ponto e certifique-se de que o componente de amperímetro do testador torna-se parte do circuito, alimentando a corrente para o próximo ponto.

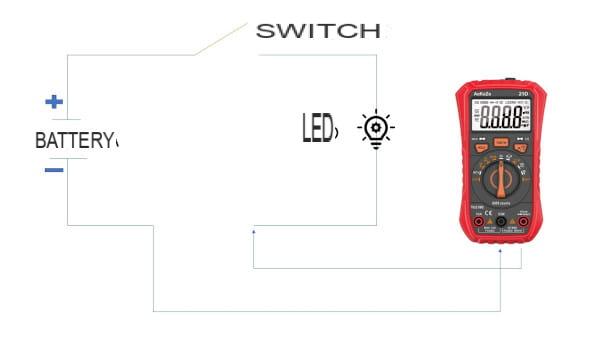

O multímetro, portanto, deve ser conectado inserindo o conector do cabo preto na porta COM e o cabo de teste para o fio que sai do circuito. O conector do cabo vermelho, por outro lado, deve ser inserido na porta mAVΩ (ou, se houver, na porta dedicada com o símbolo [UMA]) para o qual o fusível de 200/250 mA, enquanto a ponta relativa está em contato com o cabo de entrada do circuito (consulte o diagrama acima para obter mais detalhes). Nota: se você tiver dúvidas de que o circuito pode usar mais de 200mA, é aconselhável mover a ponta de prova vermelha na porta de 10, que está conectado a um fusível capaz de transportar uma carga maior.
Além disso, é bom saber que para este tipo de medição as suas próprias devem ser monitoradas evolução ao longo do tempo, pelo menos por alguns segundos: pode ser útil, portanto, equipar-se com duas braçadeiras de metal capaz de reter os fios que permitem a saída em série da corrente do circuito e sua posterior reintrodução, liberando assim as mãos.
Após acessar o testador, ele também ativa o circuito: sugiro que você selecione o valor máximo da escala em amperes, disponível em seu multímetro e diminuí-lo de acordo com a consistência dos dados detectados. O display mostrará a leitura instantânea atual em Modo DC que, de acordo com as condições de uso do circuito, irá variar de tempos em tempos.
