Informação preliminar
Antes de prosseguirmos e mostrarmos como isso é possível abra um PS4, Gostaria de dar algumas informações preliminares a esse respeito.
Como mencionei antes, com o passar do tempo até mesmo um PS4 precisa de manutenção, que pode ser útil na solução de problemas com sujeira ou falhas técnicas. Se, portanto, você sentir que o console está superaquecendo ou que produz ruídos suspeitos, saiba que é necessário intervir.
O que você precisa saber, no entanto, é que ao realizar essas operações, ou abrir fisicamente o console, infelizmente você irá para anular sua garantia. Isso significa que, em caso de falha, o console não pode mais ser adquirido pelo suporte da Sony ou pelo varejista de quem você o comprou. A única coisa que você pode fazer com o hardware interno do console sem anular a garantia é trocar o disco rígido.
Se, apesar disso, você ainda está convencido de continuar, certifique-se de implementar todos operações preliminares necessário para fazer um bom trabalho. Antes de abrir o PS4, primeiro certifique-se de que o console está off e por isso não está simplesmente em modo de repouso: se tiver alguma dúvida, ou não souber fazer esta verificação, leia o meu artigo onde explico como desligar o PS4. Em seguida, certifique-se de desconectar o cabo de alimentação e o cabo HDMI conectado à TV.
Além disso, para abrir o PS4, você precisa saber que precisará do equipamento certo: a Chave de fenda T8 o T9 e um Chave de fenda Phillips com ponta de 3 mm.
Veja a oferta na AmazonA última coisa que você precisa fazer antes de abrir o console é colocar o PS4 em um avião seco e limpar, para operar nas melhores condições. Eu aconselho você a usar um roupa de microfibra. Feitas essas premissas necessárias, diria que chegou a hora de continuar e compreender como abrir o PS4.
Como abrir PS4 Fat

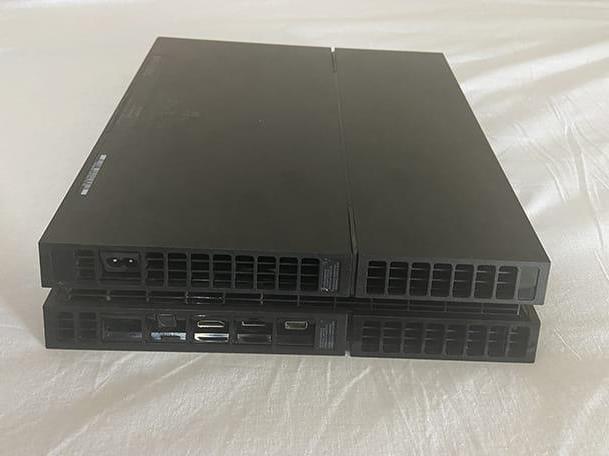

Se você tem um PS4 Fat, esse é um primeiro modelo do PlayStation 4, eis como você deve proceder.
A primeira coisa a fazer, depois de cuidar de desconectar o PS4 de cada cabo, como eu disse antes, é remover o concha cobrindo o disco rígido, empurrando-o e deslizando-o para fora. Se você deseja extrair odisco rígido de seu slot, remova o parafuso colocado na parte inferior esquerda. Em seguida, vire o PS4 e localize o i quatro adesivos retangulares localizado na parte traseira do console.
Em seguida, remova o adesivos possivelmente ajudando você com um cortador (Lembro que remover os quatro adesivos invalidará permanentemente o garantia) Uma vez feito isso, remova os parafusos recém-descobertos, ajudando-se com o Chave de fenda T8 / T9, em seguida, remova o concha aplicando um pouco de força e deslizando suavemente.

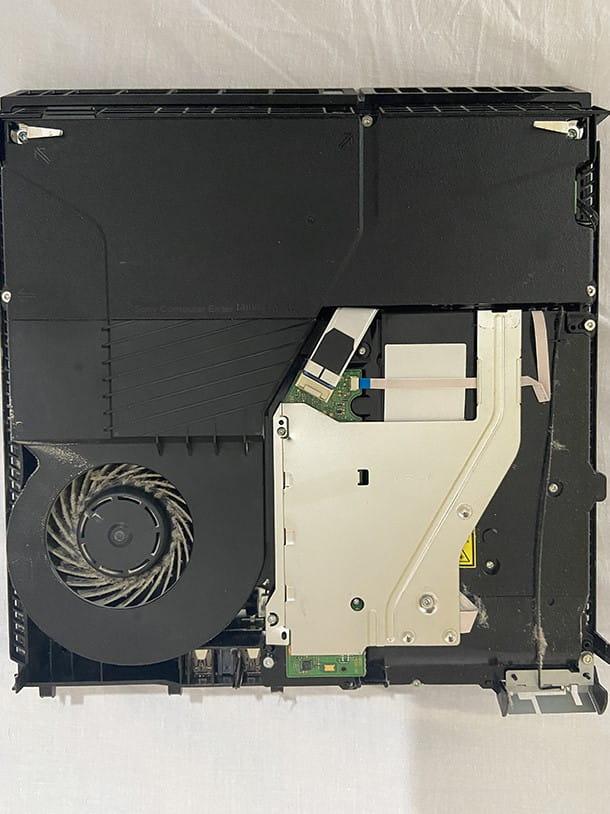

Neste ponto, vire o PS4 novamente para remover o último concha permaneceu. Em seguida, extraia o dois parafusos com um Chave de fenda T8 / T9 e, aplicando um pouco de força, aumente o concha e deslize-o. Agora, virando o console, você terá acesso ao fan (do qual você pode verificar ointegridade e limpeza) e todos "bloco de poder. Para remover o último, você precisa extrair no total cinco parafusos: dois cruzamentos clássicos colocado nos cantos, e outros três para ser removido com o Chave de fenda T8 / T9 colocado nas bordas.
Proceda, portanto, com a retirada dos parafusos (tomando cuidado para não perdê-los) e extraia, aplicando um pouco de força, osbloco de poder. A este respeito, convido você a prestar atenção ao conector, à sua direita, que pode desligar (com a ajuda de um alicate) assim que tiver removido a alimentação.
Assim que a fonte de alimentação for removida, você precisará cuidar do Leitor de Blu-ray do console. Eu te aviso que esta é uma operação muito suave, pois um dano ao leitor óptico pode comprometer o correto operação do PS4. Se precisar de uma referência visual, recomendo assistir a um vídeo no YouTube feito pela TronicsFix (em inglês, mas muito fácil de seguir para todos) sobre o procedimento para desmonte o jogador.
Então o que você precisa fazer é desconectar o dois cabos Molex, primeiro a cor preto (o maior, por assim dizer) e depois o de cor blu. A extração dos dois cabos deve ser feita de forma extremamente suave, desconectando-os com pequenos movimentos e evitando manobras bruscas. Posteriormente, com a ajuda de um pin, desligue o cabo colocado abaixo do primeiro tipo Molex que você desconectou (o da cor preto) Agora tudo que você precisa fazer é remover o quatro parafusos colocado nos cantos do leitor, encaixando o Chave de fenda T8 / T9.
Eu te aconselho a fazer preste atenção ao parafuso localizado no canto inferior direito do leitor, pois ajuda a manter o Módulo Wi-Fi, conectado com o cabo preto fino passando por cima do leitor de Blu-Ray. Uma vez que o parafuso tenha sido retirado, na verdade, você terá que deslocar o cabo com o módulo, retirando-o por cima do leitor.
Em seguida, proceda com a remoção dos outros parafusos colocados nos cantos e, por fim, o último parafuso posicionado no borda inferior. Após essas operações, você pode finalmente remover o leitor de sua caixa.
Agora, se a sua intenção, além de verificar o funcionamento dos componentes do console, é limpar o PS4, siga as instruções que dei no meu tutorial sobre o assunto.
para remontar cada componente, a seguir, basta realizar os mesmos passos para trás, sempre tomando cuidado para não danificar nenhum componente e inserir todos os parafusos da maneira correta. Terminadas todas as operações, quando for necessário conectar os cabos apropriados novamente, sugiro que leia também meu guia onde explico como conectar o PS4 à TV, caso tenha alguma dúvida.
Como abrir PS4 Slim

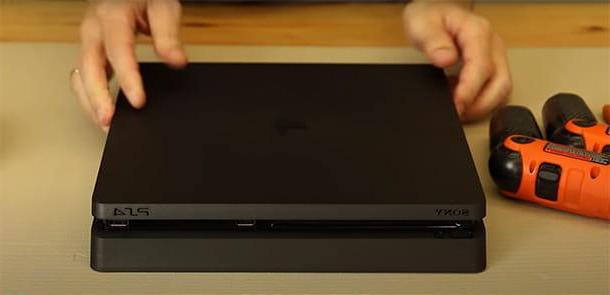

Se você tem um em casa PS4 Magro, Informo que o procedimento a ser implementado para abrir esta versão da consola doméstica Sony apresenta variações em relação ao PS4 Fat. Para ter uma referência visual e seguir cada etapa detalhadamente, recomendo assistir a um tutorial em vídeo no YouTube, como o do TronicsFix (em inglês mas muito compreensível mesmo para quem não "mastiga" a língua em questão).

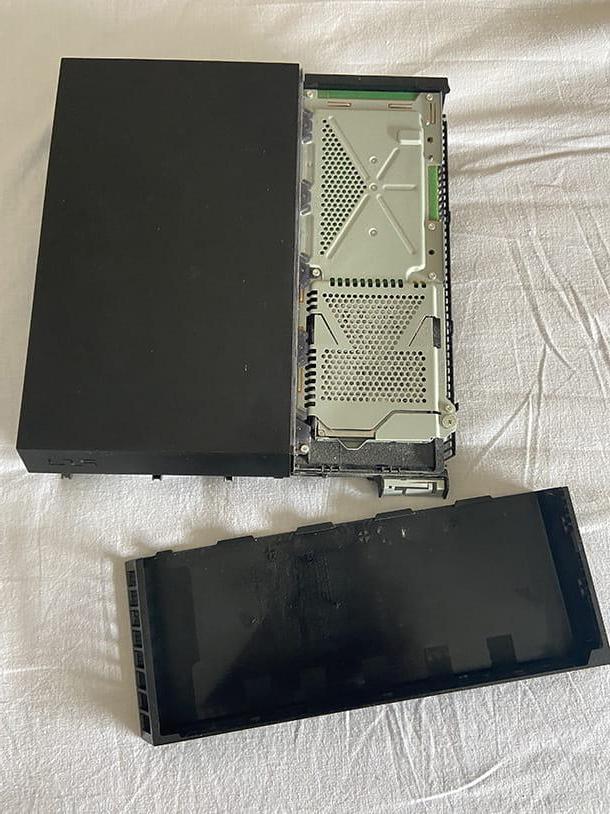

Neste caso, a primeira coisa que você precisa fazer é virar o consolá e remova oAdesivo cobrindo o parafuso, a ser extraído posteriormente com um Chave de fenda T8 / T9. Em seguida, remova o plástico próximo ao adesivo que cobre o parafuso do disco rígido, empurrando-o para fora. Depois de fazer isso, você precisará remover o corpo traseiro, aplicando um pouco de força nas bordas (uma de cada vez) e deslizando suavemente.
Depois de remover o gabinete, você notará a presença de uma placa de metal cobrindo a placa-mãe e o leitor óptico do console. Para ter acesso à placa-mãe, será necessário desconectar o cabo Wi-Fi com um alicate e, a seguir, desconectar cada cabo conectado à placa-mãe, sempre tomando cuidado para não fazer manobras bruscas.
Em seguida, vire o console para remover o corpo frontal alavancando as bordas novamente para levantá-lo. Como você certamente notou, ao contrário do PS4 Fat, neste caso você não terá que extrair nenhum parafuso no que diz respeito às cascas, que devem ser retiradas completamente à mão. Portanto, uma vez que o corpo frontal também seja removido, você encontrará obloco de poder, o fã e leitor óptico.
Nesse caso, ressaltarei que o link para o Módulo Wi-Fi ele está localizado acima da fonte de alimentação. Você terá que tomar cuidado, portanto, para ter o cuidado de remover os parafusos da fonte de alimentação e depois o que está colocado na pequena prato de metal. Na verdade, ao remover a fonte de alimentação, você encontrará imediatamente a antena Wi-Fi na placa-mãe e, se quiser removê-la, terá que usar um pin.

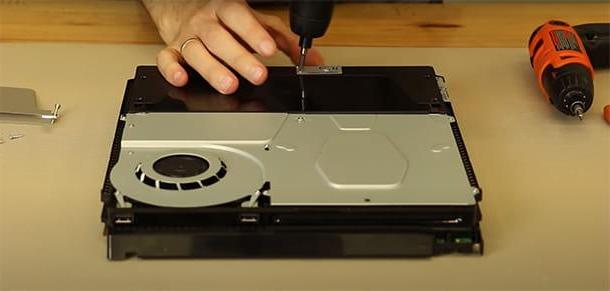

Para ter acesso ao ventola e leitor óptico, deverá retirar a placa metálica colocada em cima, retirando os parafusos necessários e levantando-a, tendo sempre muito cuidado. Se você tiver alguma dúvida ou quiser uma ajuda visual, assista com atenção ao vídeo que recomendei e verá que a operação ficará ainda mais fácil!
Como abrir PS4 Pro
Se o seu interesse é abrir um PS4 Pro, então anuncio que o funcionamento é bastante semelhante ao do PS4 Slim. Para remover a tampa frontal, tudo que você precisa fazer é levantá-la em cada um dos dois cantos da frente (um de cada vez) aplicando um pouco de força. Desta forma, garanto-lhe que remova o corpo frontal será uma brincadeira de criança e você imediatamente terá acesso abloco de poder, Para ventola e leitor óptico.
Para remover o corpo traseiro, vire o console e remova o plástico cobrindo o disco rígido. Em seguida, remova o dois adesivos que cobrem os parafusos na parte traseira do console, a serem extraídos posteriormente com um Chave de fenda T8 / T9. Não se esqueça de remover o parafuso da parte superior traseira também. Feito isso, com um pouco de força, remova o corpo traseiro levantando-o e deslizando-o.
Também neste caso, para ter uma ideia mais clara do que fazer, recomendo a visão de um tutorial em vídeo no YouTube, como o de TronicsFix (sempre em inglês) em que é perfeitamente explicado como abrir um PS4 Pro.
