Cabo RCA: como funciona
Antes de explicar como usar cabos RCA com seus dispositivos, deixe-me contar em detalhes como o cabo RCA funciona e falar brevemente sobre isso em relação aos outros tipos de conexões disponíveis.
Deverá saber, aliás, que o cabo RCA foi um dos primeiros cabos a ser utilizado para o transporte de streams de áudio e vídeo e, como verá nos próximos capítulos, permite o transporte de sinais do tipo. análogo, ao contrário da maioria dos cabos de hoje que, em vez disso, carregam o sinal na forma Digital.
Se você já usa ferramentas de tecnologia há muito tempo, é provável que já tenha experiência com esse tipo de cabo. Televisores CRT mais antigos, por exemplo, aceitavam um sinal de áudio ou vídeo de instrumentos como gravadores ou toca-fitas por meio dessa tecnologia.
Com o tempo, esse cabo foi perdendo cada vez mais popularidade em favor de tecnologias mais modernas adequadas aos dispositivos e resoluções atuais, principalmente cabos HDMI (que, na verdade, transportam o sinal em formato digital).
Apesar de tudo, o cabo RCA ainda é amplamente utilizado. Devido à sua capacidade de transmitir um sinal analógico de forma muito simples e sem a necessidade de implementações tecnológicas especiais, você também pode encontrar conectores RCA em televisores modernos, ou para conectar alto-falantes e amplificadores.
Você pode reconhecer esses conectores por sua forma típica: um pequeno círculo com um orifício no meio para o conector fêmea e um círculo com um pequeno plugue horizontal para o conector macho.
A tecnologia RCA é muito simples, por isso é amplamente suportada: cada cabo RCA normalmente pode transportar um único sinal. Para transmitir um áudio estéreopor exemplo, sempre há dois cabos RCA correspondentes ao canal direito e ao canal esquerdo. Além disso, um sinal de vídeo.
Você pode reconhecer o tipo de cabo RCA disponível pela cor. Por convenção, de fato, a cor do cabo e do conector RCA dedicado ao vídeo é geralmente amarelo; O vermelho em vez disso, identifica o sinal de áudio do canal certo; o canal esquerdo é, por sua vez, reconhecível por sua cor branco ou, mais raramente, preto. Um exemplo clássico é dado pelos cabos que freqüentemente conectam alto-falantes e amplificadores: para cada alto-falante, um cabo RCA da cor correspondente ao canal é conectado à entrada RCA do amplificador.
Se você quiser mais detalhes sobre o lado técnico do assunto, deixo-o com a Wikipedia e seus próximos links.
Cabo RCA: como usá-lo
Agora que você conhece um pouco melhor as características do cabo RCA, diria que é hora de descobrir como usá-lo com seus dispositivos.
Como conectar um cabo RCA à entrada do microfone
Graças ao seu uso muito comum desde os primórdios da tecnologia, o tipo de sinal que o cabo RCA transmite é facilmente utilizável em várias áreas.
Se você está se perguntando como conectar seu dispositivo com saída RCA à entrada de microfone do PC ou qualquer outra ferramenta de gravação, portanto saiba que é muito simples conseguir isso e converter o sinal do cabo RCA.

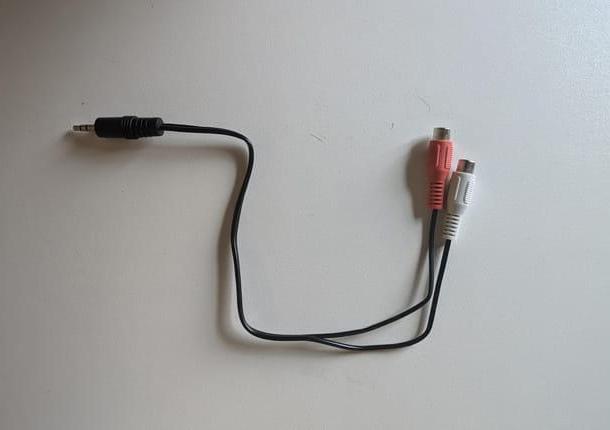

Tudo o que você precisa fazer é arranjar um cabo que funcione como um adaptador entre a entrada Jack 3.5mm típico dos microfones (a pequena entrada redonda clássica, geralmente na cor rosa, encontrada na parte de trás dos PCs) e o cabo RCA.
Existem muitos adaptadores desse tipo e será muito fácil para você encontrar um, por exemplo, na Amazon. Antes de comprá-lo, no entanto, lembre-se de verifique o seu cabo RCA para escolher o adaptador correto, com o tipo certo de conectores.
Veja a oferta na Amazon Veja a oferta na Amazon
Assim que tiver este adaptador, tudo o que você precisa fazer é conectar seu dispositivo RCA às entradas do adaptador e conectar a saída do mesmo à entrada do microfone.
O sinal transmitido por esses cabos, de fato, é perfeitamente compatível e não requer nenhum tipo de conversão ou configuração: é, portanto, um adaptação passiva.

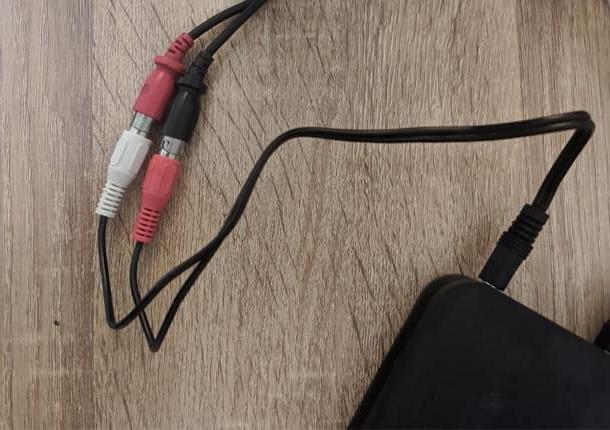

Como conectar a saída de áudio com cabo RCA
Se o seu objetivo é conectar a saída de áudio, como a saída do fones de ouvido presente no smartphone, para um dispositivo RCA, como um amplificador ou um transmissor bluetooth, saiba que a operação é igualmente simples e não apresenta nenhum tipo de problema ou complicação em relação à anterior.
Novamente, você pode comprar um adaptador que carrega o sinal da saída Jack 3.5mm fones de ouvido ou seu dispositivo à entrada RCA do dispositivo que você deseja conectar.
Se você já tem um adaptador como os propostos no capítulo anterior, você também pode simplesmente comprar um Cabo RCA e conecte-o aos conectores do adaptador em questão. Lembre-se sempre de verificar cuidadosamente se você precisa comprar um cabo com conectores macho ou fêmea.
Veja a oferta na Amazon See, a oferta na Amazon See, a oferta na Amazon
Como expliquei anteriormente, o sinal RCA não precisa de nenhuma conversão ou trabalho adicional para ser transmitido por meio desses adaptadores.
Basta ligar os adaptadores tendo em conta as cores dos mesmos e já está: o sinal é transmitido directamente, sem necessidade de alimentação externa.
Como conectar HDMI e RCA
Com relação à conversão de sinal de vídeo e áudio da HDMI a RCA ou vice-versa, no entanto, as operações a serem feitas permanecem simples, mas o tipo de conversão muda consideravelmente.
Você deve saber, na verdade, que o sinal HDMI é um tipo de sinal Digital que é definido com muita precisão pelo padrão HDMI. Por outro lado, sendo o sinal do tipo RCA análogo você precisa de um dispositivo capaz de processar os dois sinais e transformá-los um no outro de forma eficaz.
Ao contrário dos adaptadores que descrevi a você nos capítulos anteriores, ao escolher um adaptador para comunicação entre HDMI e RCA, você deve prestar atenção ao direção do sinal: Se você deseja conectar um dispositivo de saída RCA a uma entrada HDMI, você precisa obter um RCA para adaptador HDMI; se sua intenção, por outro lado, é conectar uma saída HDMI a uma entrada RCA, você deve obter um adaptador HDMI a RCA. Felizmente, existem muitos tipos a preços moderados.
Veja a oferta na AmazonEmbora os modelos sejam diferentes entre si, seu funcionamento é quase idêntico. Depois de ter seu adaptador, na verdade, você só precisa conectar a tomada de força ao dispositivo e ligá-lo seguindo as instruções do fabricante.
Feito isso, conecte o cabo RCA e o cabo HDMI aos conectores do dispositivo: a conversão iniciará automaticamente e o sinal será transmitido corretamente. Em qualquer caso, você pode consultar o site do fabricante ou contatos para maiores esclarecimentos. Simples, não é?
