Exigences fondamentales
Avant de procéder à l'installation du nouveau système de refroidissement liquide, je vous suggère de vérifier que vous disposez de tous les exigences de base afin de ne pas démonter l'ordinateur en vain, de risquer d'endommager des composants ou d'avoir de mauvaises surprises lors des phases de montage.
Eh bien, si vous avez acheté un système de refroidissement liquide tout-en-un, qui est déjà monté et chargé de liquide de refroidissement, il suffit de s'assurer que le douille du dissipateur est compatible avec le socket CPU de la carte mère : sinon vous n'auriez pas les bons trous et supports filetés pour pouvoir monter le dissipateur.

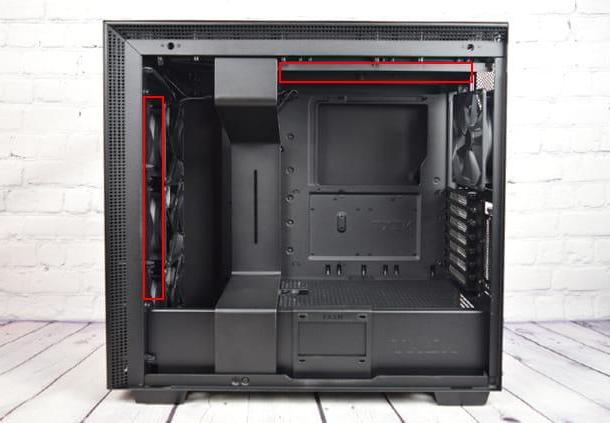

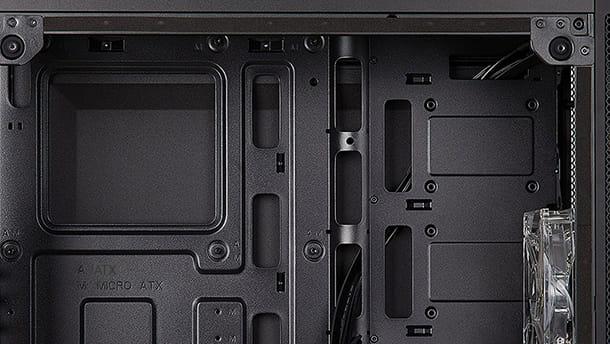

Ensuite, vérifiez que le cadre du boîtier en a un partie perforée mesures adéquates pour la fixation du radiateur et qu'il y a suffisamment de profondeur afin que les ventilateurs n'entrent pas en collision avec d'autres composants du PC, tels que la carte vidéo ou tout autre câblage. Enfin, vérifiez que vous disposez des connecteurs o adaptateurs adapté à l'alimentation de la pompe et à sa gestion à partir du logiciel du constructeur (si présent).

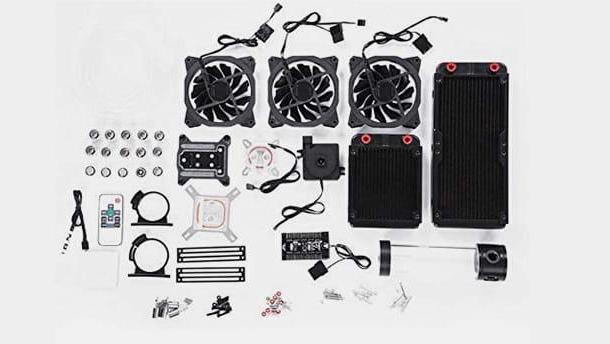

Si vous en avez un kit de refroidissement liquide personnalisé, en plus des évaluations valides que j'ai écrites dans le paragraphe précédent, je vous recommande de vous assurer d'avoir toutes les composants requis pour monter correctement le système. Généralement ces kits sont vendus complets avec tout ce dont vous avez besoin, mais si au lieu d'un kit vous avez choisi d'acheter les composants individuellement pour faire un véritable système de dissipation de liquide personnalisé alors il est toujours préférable de faire un liste de contrôle avant de continuer.
- Au moins un litre de liquide de refroidissement.
- Un réservoir (récipient de liquide de refroidissement).
- Au moins 1,5 mètre de tuyau o conduire pour créer le circuit de refroidissement.
- Un pomper faire passer le liquide de refroidissement dans le circuit (souvent, mais pas toujours, intégré sous le réservoir).
- Adaptateurs filetés pour serrer les tuyaux aux connecteurs appropriés
- Un dissipateur de chaleur des dimensions compatibles à celles que vous pouvez trouver dans la section de fixation du boîtier.
- Un ou plus ventilateurs pour refroidir le radiateur, si le radiateur fait 24cm vous pouvez installer 2 ventilateurs de 12cm. Si le radiateur mesure 36 cm, vous pouvez installer 3 ventilateurs de 12 cm et ainsi de suite.
- Supports e viti pour l'assemblage.
Si vous êtes sûr d'avoir tout ce dont vous avez besoin et que les spécifications de votre système de refroidissement liquide sont compatibles avec votre boîtier et votre carte mère, alors vous êtes prêt à commencer cette merveilleuse expérience. Vous trouverez des détails sur le processus d'assemblage dans le chapitre suivant.
Où monter l'évier de liquide
Bien! Vous avez tout ce dont vous avez besoin et maintenant que vous êtes à deux doigts de procéder, la question se pose spontanément : où monter l'évier de liquide? Bon, ça peut paraître évident mais en réalité ça ne l'est pas et la question est tout à fait pertinente. Le dissipateur liquide ne peut pas être monté à volonté n'importe où dans le boîtier, car ce dernier a été conçu pour contenir un nombre limité et précis de composants, basé sur une taille, une position et un volume bien définis. Chaque composant aura son propre espace et un emplacement bien désigné que vous pourrez identifier à partir de la fiche technique du boîtier ou en examinant la position des trous de fixation dans celui-ci. Dans ce chapitre, j'expliquerai comment localiser l'emplacement de montage d'un refroidisseur de liquide.
La première chose que vous aurez à faire après avoir débranché votre PC du secteur, en toute sécurité et l'avoir disposé sur une surface confortable et spacieuse, est de l'ouvrir et de repérer les trous de fixation du dissipateur de chaleur (qui est l'un des éléments les plus volumineux d'un kit de refroidissement). Généralement, l'espace pour le radiateur peut être placé dans le partie supérieure de l'affaire, dans le face avant ou, rarement dans le retour. Vous remarquerez une série de trous en ligne, espacés d'environ 12/14 cm pour la fixation des vis qui correspondront précisément à la longueur de votre radiateur, si vous constatez que les ventilateurs actuellement installés sont partiellement ou totalement fixés sur la section précitée, non ne vous inquiétez pas, retirez-les en dévissant les 4 vis que vous trouverez dans les coins afin de laisser de la place pour le montage du radiateur.

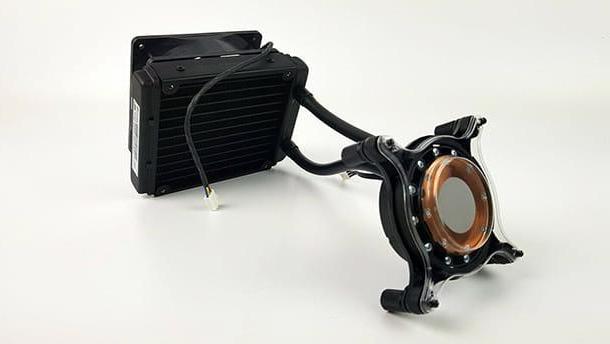

La deuxième chose que vous devrez prendre en compte est la position de montage du radiateur liquide qui remplacera le refroidisseur d'air actuel. Le dissipateur, dans un kit liquide, est la partie terminale composée d'une pastille de cuivre, d'acier ou de nickel et de deux tubes qui s'emboîtent (un pour le liquide réfrigéré d'entrée et un pour le liquide chauffé sortant). Ce dernier n'a qu'un seul emplacement, précis et indubitable, c'est-à-dire en contact direct avec le processeur.
Autour du « socket » CPU de la carte mère, vous remarquerez la présence de 4 trous qui sont les mêmes sur lesquels le refroidisseur d'origine est actuellement fixé. Bref, le dissipateur liquide doit être fixé au contact du processeur au moyen des 4 supports qui s'engagent dans les 4 trous adjacents à sa « prise ».
Avant de continuer, cependant, je vous recommande de faire très attention à ne laisser aucun film de nylon sur le coussin du dissipateur thermique. Après avoir retiré le kit de refroidissement liquide de la boîte d'achat, vous pouvez en trouver un film protecteur ou autocollant d'information sous le radiateur, ce qui n'est pas toujours facile à remarquer.
Assurez-vous donc que le coussinet du dissipateur thermique est propre et libre afin de permettre la bonne transmission thermique entre sa base métallique et le processeur. Je vais vous expliquer les détails de l'application dans le chapitre ci-dessous.
Comment monter un refroidisseur de liquide
L'un des points forts d'un refroidisseur de liquide prêt à l'emploi est qu'il suffit de le monter tel quel sans avoir à régler la quantité de liquide de refroidissement, sans avoir à monter les ventilateurs individuellement et sans avoir à couper et connecter les tuyaux de manière appropriée au volumes internes du boîtier. Alors, si vous êtes prêt, commençons la partie intéressante du tutoriel et voyons ensemble comment monter un refroidisseur de liquide.
Déconnectez votre PC defournir câbles muraux et de données, tels que le câble USB du clavier et de la souris ou le câble vidéo plutôt que le câble réseau. Ensuite, je vous suggère de placer le PC verticalement sur une surface confortable et spacieuse, afin de travailler sans risquer de faire tomber des composants. Retirez maintenant les portes latérales du boîtier pour pouvoir accéder aux deux côtés de la carte mère (avant et arrière).
Ensuite, débranchez le cordon d'alimentation a 3 o Broches 4 du stock de dissipateur thermique actuel de la carte mère, puis avec un tournevis approprié (généralement Phillips) retirez le Vis 4 qui maintiennent le dissipateur thermique à la base de la carte mère, si vous ne voyez pas 4 vis, vous avez peut-être 4 fermetures éclair, puis faites pivoter les languettes supérieures dans le sens des aiguilles d'une montre sens antihoraire pour les déverrouiller, puis soulevez délicatement le dissipateur thermique pour le retirer.
Avec un linge sec, essuyez délicatement le boîtier supérieur du processeur pour éliminer les résidus de pâte thermique. Identifiez maintenant les trous pour le montage du radiateur, y compris les ventilateurs. Si les trous de préparation du radiateur sont déjà occupés par un ou plusieurs ventilateurs d'origine, retirez-les en dévissant le Vis 4 situé à chaque coin puis essayez de positionner le radiateur pour vérifier grèvements. Si vous placez le radiateur, il vous semble qu'il y a suffisamment d'espace libre autour de lui et que ses ventilateurs n'entrent pas conflit avec d'autres composants, tels que la carte vidéo ou tout câblage, vous pouvez le fixer avec les vis fournies. Si votre radiateur n'est pas équipé de ventilateurs, jetez un œil au chapitre suivant pour comprendre comment les monter.
A ce stade, vérifiez que sur la base métallique du radiateur il y a une couche de pâte thermique (généralement les kits tout-en-un en sont déjà équipés), sinon appliquez une quantité de pâte thermique égale à la taille d'un grain de riz sur le capuchon du processeur, au centre, je vous propose ci-dessous quelques versions de pâte thermique toutes excellentes et facilement disponibles en ligne à des coûts compétitifs.
Voir l'offre sur Amazon Voir l'offre sur AmazonAprès avoir appliqué la pâte thermique sur le processeur, placez le refroidisseur de liquide dessus tout en exerçant progressivement une légère pression. Enfin, entrez i 4 supports fourni pour ancrer le radiateur à la carte mère. Tout ce que vous avez à faire est de connecter la pompe à l'alimentation électrique à l'aide du câble à 3 broches fourni et, le cas échéant, vous pouvez connecter le câble de données à une borne USB interne (utilisée pour le diagnostic et pour le logiciel de surveillance si fourni).
Le montage est fait, avant de fermer le boitier je vous propose de brancher le câble d'alimentation derrière le PC, le câble vidéo et les câbles de données nécessaires pour démarrer le PC au moins une fois et valider le fonctionnement de la pompe, vous pouvez confirmer son fonctionnement depuis le léger bourdonnement qu'il émet ou de la légère vibration que vous pouvez ressentir en le touchant.
Si les tubes du kit de refroidissement sont transparents vous pourrez voir le liquide avancer plus loin et si tout semble fonctionner correctement, vous pourrez également fermer le boitier et repositionner le PC dans votre station, bravo pour la belle réussite.
Comment monter un kit de refroidisseur de liquide personnalisé
Si vous êtes amateur de bricolage et que vous avez préféré acheter tous les composants du système de refroidissement liquide individuellement pour les assembler à mains nues, alors vous trouverez dans ce chapitre toutes les informations utiles pour les assembler correctement. Cette procédure est très délicate, car elle demande beaucoup d'attention et de soin de votre part à la fermeture étanche des circuits afin de ne pas se heurter à des fuites brutales de liquide de refroidissement, mais nous le verrons en détail dans les prochains paragraphes. Alors, jambes sur l'épaule et voyons tout de suite comment monter un kit de refroidisseur de liquide personnalisé.
Comme prévu dans le chapitre précédent, les phases préliminaires de démontage restent valables également dans votre cas. Déconnectez délicatement les câbles connectés au PC et placez-le verticalement sur une surface confortable et spacieuse, puis retirez les portes latérales pour accéder à la carte mère des deux côtés. Déconnectez maintenant le câble a 3 o Broches 4 du dissipateur thermique d'origine qui le relie à la carte mère et démonte le dissipateur thermique en retirant le Vis 4 ancrage ou en dévissant les languettes du 4 fermetures éclair dans le sens sens antihoraire. À l'aide d'un chiffon sec, nettoyez délicatement la surface du processeur des résidus de pâte thermique.
Maintenant, je vais vous expliquer comment prendre les mesures pour couper les tuyaux et ensuite donner forme au circuito (aussi appelé boucle). Poser l'affaire horizontalement, puis placez le radiateur près des trous d'ancrage mais ne le fixez pas avec des vis, puis placez le dissipateur thermique sur le processeur et enfin placez le réservoir où cela vous convient, essayez de le placer dans l'alignement des trous de fixation que vous pouvez voir sur le boîtier et qui n'est pas en contact avec d'autres composants du PC.
À ce stade, vous pouvez prendre le tube acheté (rigide ou flexible) et placez-le sur les composants "garés" pour simuler le chemin qui les reliera, lorsque vous aurez identifié les mesures approximatives pour les différents chemins vous pourrez le couper avec un pinces (si rigide) ou du ciseaux (si flexible). Après la coupe, combien de tuyaux devrez-vous vous retrouver en tout ?
- 1 tuyau doit relier la sortie du réservoir à l'entrée de la pompe (si la pompe n'est pas intégrée sous le réservoir, dans ce cas ignorez ce schéma et passez au suivant ci-dessous).
- 1 tube qui transporte le liquide de la sortie de la pompe à l'entrée du dissipateur thermique.
- 1 tube qui transporte le liquide de la sortie du radiateur à l'entrée du radiateur.
- 1 tuyau qui transporte le liquide de la sortie du radiateur à l'entrée du réservoir (ou à l'entrée de la pompe si la pompe est intégrée dans le réservoir).
Bien! Après avoir coupé les tubes selon le circuit que vous avez prévu, prenez les adaptateurs filetés avec joint et vissez-les aux composants, vissez-les 2 sur le radiateur, 2 sur le réservoir, 2 sur le radiateur e 2 sur la pompe (sauf si celui-ci est intégré sous le réservoir et donc les adaptateurs doivent être vissés dans les 2 trous filetés appropriés). Après avoir vissé tous les adaptateurs, retirez la partie filetée supérieure (anello) et dans chacun d'eux insérez un tube jusqu'à la fin de la course, puis vissez la bague supérieure jusqu'à ce qu'elle soit bien serrée (sans exagérer ou le goulot d'étranglement pourrait déchirer le tube).
On y est presque : maintenant que le circuit (ou boucle) est prêt, il faut fixer les composants, puis visser le radiateur avec les vis fournies et juste en dessous on peut visser le ou les ventilateurs, au cas où c'était un +12 cm radiateur ou +14 cm (pour en savoir plus sur le mode de montage des ventilateurs, consultez le chapitre suivant).
Ensuite, fixez le dissipateur thermique à la carte mère avec i 4 supports fourni (généralement composé de 4 entretoises e Vis 4 ou 4 fermetures éclair) et vissez les supports de réservoir sur le boîtier. À ce stade, soulevez le boîtier pour le placer verticalement: il sera indispensable de remplir le réservoir avec liquide de refroidissement, puis remplissez sans crainte tout le réservoir sans dépasser la ligne de limite supérieure, puis fermez-la.

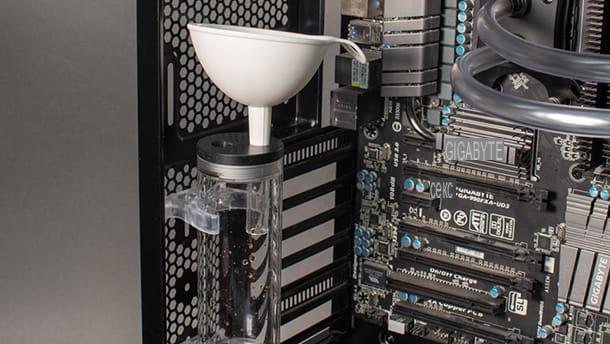

Il faut maintenant procéder à la mise en route systématique pour permettre à la pompe d'aspirer la quantité suffisante de liquide du réservoir et la canaliser dans le circuit (ou boucle), puis brancher le PC sur l'alimentation et l'allumer, l'éteindre après 3 o secondes 5 ou éteignez-le lorsque vous voyez que le liquide de refroidissement dans le réservoir a presque atteint seuil inférieur. Après l'avoir éteint, remplissez à nouveau le réservoir de liquide de refroidissement jusqu'à la moitié du réservoir, cette fois vous n'avez pas besoin de le remplir jusqu'au seuil supérieur. Allumez à nouveau le PC et observez que le niveau de liquide dans le réservoir est stabiliser jusqu'à ce qu'il ne descende plus.
Si le niveau de liquide dans le réservoir continue de baisser progressivement, éteignez immédiatement le PC et débranchez-le de l'alimentation, cela signifie que vous avez une fuite quelque part, dans tous les cas vous la remarquerez facilement en raison d'éventuelles éclaboussures ou gouttes du liquide de refroidissement. Si vous ne pouvez pas voir la cause de la fuite à l'œil nu, passez une serviette en papier sèche autour de chaque adaptateur fileté pour déterminer lequel est défectueux. Si vous trouvez l'adaptateur avec la fuite, avant de le dévisser pour remettre en place le tube et serrer plus fortement la bague supérieure je vous conseille fortement de vider le réservoir et de démonter les composants de l'ensemble du kit en les emportant sur une surface étanche ou sur un évier , afin d'éviter tout déversement accidentel de liquide sur les composants du PC.
Lorsque l'opération est réussie vous pouvez éteindre le PC par l'interrupteur arrière, fermer le boîtier avec les portes latérales, placer le PC dans votre poste de travail et prendre quelques secondes pour vérifier et reconnecter tous les câbles que vous avez initialement débranchés (câble vidéo, alimentation câble, câbles de données USB, etc.) pour le démarrer comme d'habitude. Mission accomplie, félicitations pour l'excellent résultat !
Comment monter des ventilateurs de dissipateur de chaleur liquide

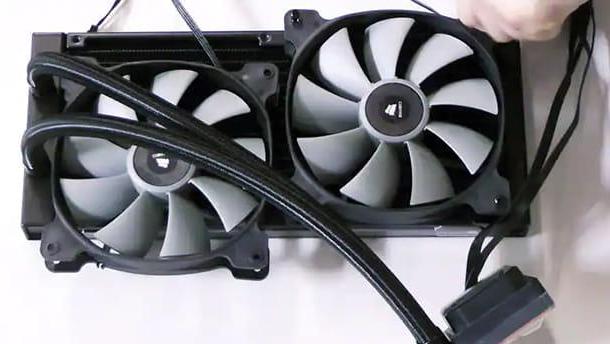

Si vous êtes confronté au tabou de ventilateurs de radiateur, vous avez eu raison d'accéder à ce chapitre du guide, car il existe plusieurs façons de le faire et chacune d'entre elles peut être plus ou moins efficace. Le but de la présence des ventilateurs sur le radiateur est justement de contribuer à la dissipation de la chaleur et de refroidir le liquide qui passe à l'intérieur, de manière à le renvoyer dans la boucle à une température plus basse. Alors allez, voyons comment monter des ventilateurs de radiateur liquide de la manière qui correspond le mieux à vos besoins.
Les ventilateurs fournis ou achetés séparément doivent être les mêmes largeur les tailles de ventilateur de radiateur pour les radiateurs de refroidissement liquide sont généralement grandes 12 × 12 cm o 14 × 14 cm et selon la longueur du radiateur, 1 à 4 ventilateurs consécutifs peuvent être positionnés. Pour les monter, vous remarquerez qu'aux extrémités des Coins 4 il y a des trous dans lesquels vous pouvez insérer les vis fournies. Mais où dois-je les visser ? vous vous demandez peut-être. Eh bien, le radiateur a 4 filets pour chaque emplacement, vous devrez donc visser les ventilateurs directement sur le radiateur.
Mais la vraie question n'est pas où les monter, c'est plutôt comment les monter. C'est à votre discrétion, ou plutôt selon la configuration du boîtier : vous pouvez installer les ventilateurs de façon à ce que pousser air frais hors du radiateur, puis hors du boîtier (mode pousser), vous pouvez installer les ventilateurs entre le radiateur et le boîtier avec le flux d'air tourné vers l'extérieur afin que estragon l'air chaud du radiateur l'expulsant vers l'extérieur (mode tirer) ou, si l'espace le permet, vous pouvez installer les ventilateurs à la fois d'un côté et de l'autre côté du radiateur et tous orientés dans un sens, à cet égard vous disposerez à la fois d'une poussée d'air et d'une extraction (mode pousser tirer, très efficace).
